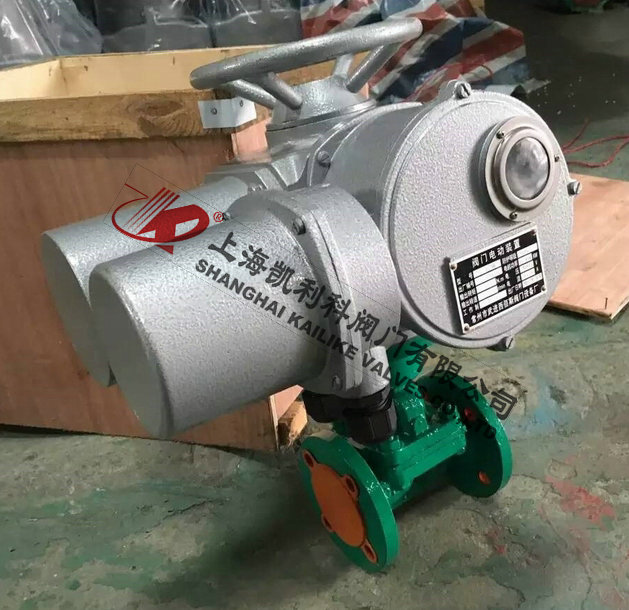

G941J電動襯膠隔膜閥以電動執行機構帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。用于控制腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
| 產品名稱： | 電動襯膠隔膜閥 | 產品型號： | G941J |
| 公稱通徑： | DN25～DN400 | 結構形式： | 隔膜式 |
| 公稱壓力： | 0.6MPa～1.0MPa～1.6MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+180ºC | 驅動方式： | 電動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油品、蒸汽、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 公稱壓力PN(MPa) | 試驗壓力Ps(MPa) | 適用介質 | 工作溫度(℃) | |
| 殼體試驗 | 密封試驗 | ||||
| G941-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100 ≤85 ≤150 |
| G941-10 | 0.4 | 0.6 | 0.44 | ||
| G941-16 | 1.6 | 2.4 | 1.76 | ||
| 襯里材質（代號） | 適用溫度 | 適用介質 |
| 硬橡膠（NR） | -10 o C～85 o C | 除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
| 軟橡膠（BR） | -10 o C～85 o C ] | 具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
| 丁基膠（IIR） | -10 o C～120 o C | 抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
| 氯丁膠 | （CR）-10 o C～120 o C | 動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
| 鑄鐵不視裹 | -40 o C～100 o C | 非腐蝕性介質 |
| 隔膜材質（代號） | 適宜溫度 | 適用介質 |
| 丁基膠（B級） | -40 o C～100 o C | 良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
| 天然膠（Q級） | -50 o C～100 o C | 用于凈化水、無機鹽、稀釋無機酸。 |
| 型號 |
公稱尺寸 DN（mm |
外形及連接尺寸mm | ||||||
| L | D1 | D | Do |
Z-φd |
H | H1 | ||
| G941WJ-6 | 25 | 145 | 85 | 115 | 120 | 4-14 | 121 | 135 |
| 32 | 160 | 100 | 135 | 120 | 4-18 | 132 | 150 | |
| 40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
| 50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
| 65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
| 80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
| 100 | 350 | 180 | 215 | 280 | 4-18 | 270 | 322 | |
| 125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
| 150 | 460 | 240 | 280 | 320 | 8-18 | 384 | 464 | |
| 200 | 570 | 295 | 335 | 400 | 8-23 | 518 | 638 | |
| 250 | 680 | 350 | 390 | 500 | 8-23 | 598 | 734 | |
| 300 | 790 | 400 | 440 | 560 | 12-23 | 698 | 778 | |
| 350 | 900 | 460 | 500 | 560 | 12-23 | 723 | 883 | |
| 400 | 1000 | 515 | 565 | 640 | 16-23 | 868 | 1078 | |
| G941WJ-10 | 25 | 145 | 85 | 115 | 120 | 16-25 | 121 | 135 |
| 32 | 160 | 100 | 135 | 120 | 4-14 | 132 | 150 | |
| 40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
| 50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
| 65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
| 80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
| 100 | 350 | 180 | 215 | 280 | 8-18 | 270 | 322 | |
| 125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
| 150 | 460 | 240 | 280 | 320 | 8-23 | 384 | 464 | |
聲明：【G941J電動襯膠隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G941J電動襯膠隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
